रॉनीवेल स्पेशलाइज्ड रोलर बेड फॉर सक्शन कैसन फैब्रिकेशन

भारी-भरकम सपोर्ट सिस्टम बड़े-व्यास वाले पतले-दीवार वाले सक्शन एंकर के लिए इंजीनियर किए गए - 14 मीटर व्यास तक

अवलोकन

रॉनीवेल विशेष रोलर बेड सिस्टम प्रदान करता है जो विशेष रूप से मांग वाली आवश्यकताओं के लिए इंजीनियर किए गए हैंसक्शन कैसन (सक्शन पाइल एंकर) निर्माणऑफशोर विंड और ऑयल एंड गैस सेक्टर में। ये सिस्टम बड़े-व्यास वाले, पतले-दीवार वाले सक्शन एंकर के निर्माण की अनूठी चुनौतियों का समाधान करते हैं - ऐसी संरचनाएं जिनका वजन 1,000 मीट्रिक टन तक हो सकता है और जो नीचे से कटी हुई विशाल स्टील "पानी की बोतलों" के समान दिखती हैं।

पारंपरिक पवन टॉवर या मोनोपाइल निर्माण के विपरीत, सक्शन कैसन निर्माण की एक विशिष्ट चुनौती पेश करते हैं: अत्यधिक बड़े व्यास (14,000 मिमी+ तक), पतली दीवार की मोटाई (35 मिमी तक पतली), और महत्वपूर्ण स्व-भार विक्षेपण मुद्दे फिट-अप और असेंबली के दौरान। रॉनीवेल के सक्शन कैसन रोलर बेड सिस्टम इन चुनौतियों को दूर करने के लिए उद्देश्य-निर्मित हैं।

सक्शन कैसन निर्माण चुनौती

सक्शन कैसन ऑफशोर ऑयल रिग्स और विंड फार्म के लिए एंकर हैं, जिन्हें खुले सिरे को समुद्र तल पर रखकर और पाइल को "एंकर" करने के लिए नकारात्मक दबाव बनाकर तैनात किया जाता है। उनके निर्माण के लिए प्रत्येक 60 मीट्रिक टन से अधिक वजन वाले कई कैन अनुभागों के सटीक फिट-अप की आवश्यकता होती है।

महत्वपूर्ण निर्माण चुनौतियां:

रॉनीवेल सक्शन कैसन रोलर बेड सिस्टम - मुख्य विशेषताएं

1. पार्श्व समर्थन प्रणाली (साइड स्टॉप / स्टेबलाइजर्स)

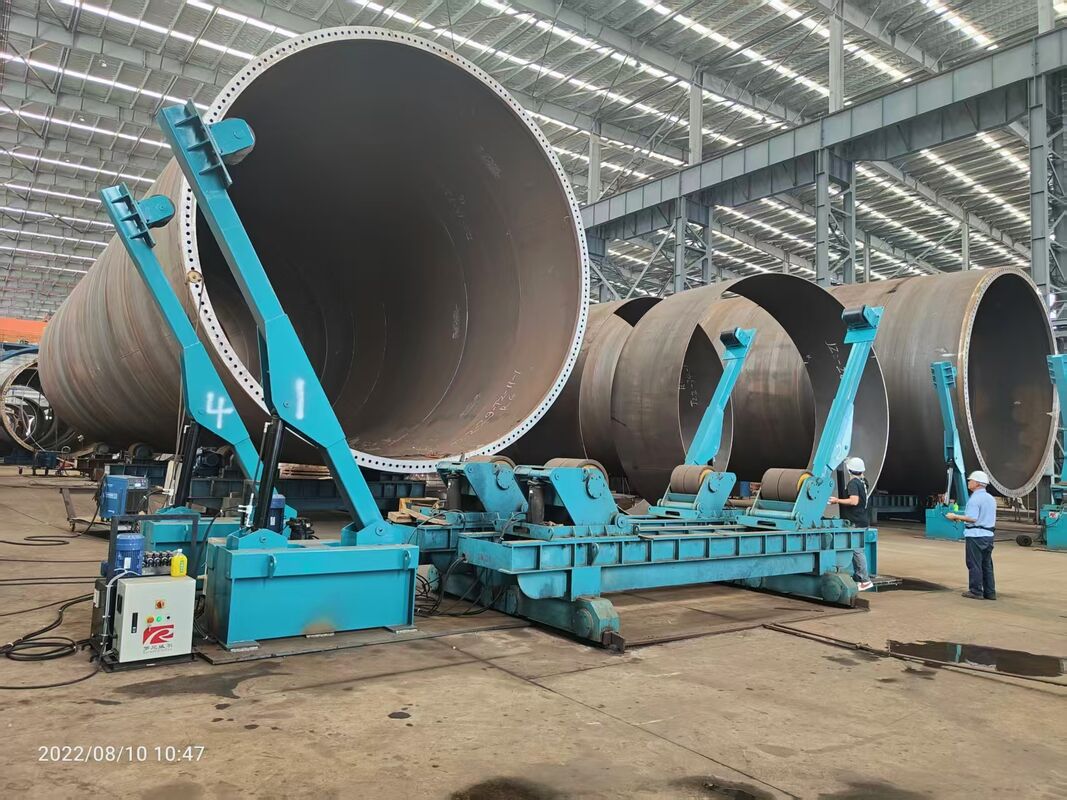

रॉनीवेल के सक्शन कैसन रोलर बेड से लैस हैंपार्श्व साइड सपोर्ट सिस्टमजो पतले-दीवार वाले बड़े-व्यास वाले सिलेंडर स्थिरता की मौलिक चुनौती का समाधान करते हैं।

• मल्टी-पॉइंट सपोर्ट कॉन्फ़िगरेशन: नीचे के रोलर सपोर्ट के अलावा, एडजस्टेबल साइड स्टेबलाइजर्स सिलेंडर को पार्श्व रूप से संपर्क करते हैं, अतिरिक्त संपर्क बिंदुओं पर सपोर्ट बलों को वितरित करते हैं।

• एडजस्टेबल सपोर्ट एंगल्स: साइड स्टेबलाइजर्स में विभिन्न वर्कपीस व्यास और दीवार की मोटाई के लिए सपोर्ट नोड पोजिशनिंग को अनुकूलित करने के लिए एडजस्टेबल झुकाव कोणों के साथ हिंज्ड सपोर्ट फ्रेम होते हैं।

• स्थिर त्रिकोणीय संरचना: सपोर्ट फ्रेम, एडजस्टमेंट आर्म और बेस एक स्थिर त्रिकोणीय कॉन्फ़िगरेशन बनाते हैं, जो भारी भार के तहत भी मजबूत समर्थन सुनिश्चित करता है।

2. एंटी-डिफ्लेक्शन इंजीनियरिंग

• फिट-अप और वेल्डिंग संचालन के दौरान पतले-दीवार वाले खोल के स्व-भार विक्षेपण को रोकता है

• परिधीय वेल्डिंग के दौरान गोलता की अखंडता बनाए रखता है

• अनुकूलित सपोर्ट कॉन्फ़िगरेशन मल्टी-सेक्शन कैसन के लिए दोहराने योग्य और सटीक फिट-अप सुनिश्चित करता है

3. लचीला अनुभाग हैंडलिंग

• यात्रा क्षमता: मोटर चालित बोगी के साथ रेल-माउंटेड रोलर बेड उत्पादन लाइन के साथ भारी कैसन अनुभागों की निर्बाध आवाजाही को सक्षम करते हैं

• क्षैतिज पोजिशनिंग: रोलर बेड सिस्टम को कॉन्फ़िगर किया जा सकता हैक्षैतिज अनुभाग असेंबली, मचान और उच्च-ऊंचाई वेल्डिंग संचालन को कम करता है जबकि सुरक्षा और गुणवत्ता में सुधार करता है

• ऊंचाई समायोजन: रोलर रिक्ति को वर्कपीस को धीरे-धीरे ऊपर या नीचे करने के लिए समायोजित किया जा सकता है, जिससे फिट-अप प्रक्रिया में "डॉग्स और वेजेज" की आवश्यकता समाप्त हो जाती है

4. हेवी-ड्यूटी ड्राइव सिस्टम

• डबल मोटर ड्राइव: परिधीय वेल्डिंग के दौरान भारी कैसन अनुभागों के स्थिर घूर्णन को सुनिश्चित करता है

• वीएफडी स्पीड कंट्रोल: इष्टतम वेल्डिंग स्थितियों के लिए स्टेपलेस स्पीड एडजस्टमेंट

• इन्वर्टेक मोटर्सस्नाइडर इलेक्ट्रिकल घटकों के साथ वैश्विक विश्वसनीयता के लिए

• सेल्फ-लॉकिंग वर्म गियर रिड्यूसर: रुकने पर आकस्मिक घूर्णन को रोकें

5. टिकाऊ निर्माण

• स्ट्रेस-रिलीफ हीट ट्रीटमेंट: सभी वेल्डेड संरचनात्मक भागों को विरूपण को रोकने के लिए उपचारित किया जाता है

• ओवरसाइज़्ड बेयरिंग: मांग वाले भार के तहत विस्तारित सेवा जीवन

• अंतर्निहित स्नेहन प्रणाली: कम रखरखाव की आवश्यकताएं

तकनीकी विनिर्देश - सक्शन कैसन श्रृंखला

सक्शन कैसन निर्माण में अनुप्रयोग

• क्षैतिज अनुभाग असेंबली: क्षैतिज अभिविन्यास में कैन अनुभागों का अनुक्रमिक फिट-अप, उच्च-ऊंचाई वाले काम को कम करता है

• परिधीय सीम वेल्डिंग: सुसंगत वेल्ड गुणवत्ता के लिए स्थिर घूर्णन

• फिट-अप संरेखण: भारी अनुभागों की सटीक पोजिशनिंग

• आंतरिक वेल्डिंग: सुलभ क्षैतिज कॉन्फ़िगरेशन

• पूर्ण पोत "बढ़ती" लाइनें: पूर्ण कैसन लंबाई की असेंबली के लिए टेंडेम में कई रोलर बेड स्टेशन

के साथ संगत:एसएडब्ल्यू, जीएमएडब्ल्यू, एफसीएडब्ल्यू, जीटीएडब्ल्यू वेल्डिंग प्रक्रियाएं

सक्शन कैसन निर्माण के लिए रॉनीवेल को क्यों चुनें?

500 मीट्रिक टन तकपतली-दीवार वाले बड़े-व्यास के लिए विशेष - सक्शन कैसन निर्माण की अनूठी चुनौतियों के लिए विशेष रूप से इंजीनियर किया गया, जिसमें विक्षेपण को रोकने के लिए पार्श्व समर्थन प्रणाली शामिल है

500 मीट्रिक टन तकअल्ट्रा-लार्ज व्यास क्षमता - 14 मीटर व्यास तक के वर्कपीस को संभालता है, जो उत्पादन में सबसे बड़े सक्शन कैसन डिजाइनों को समायोजित करता है✅ विक्षेपण नियंत्रण

500 मीट्रिक टन तक✅ साइड स्टेबलाइजर टेक्नोलॉजी

500 मीट्रिक टन तक✅ क्षैतिज असेंबली क्षमता

500 मीट्रिक टन तक✅ सिद्ध क्षमता

500 मीट्रिक टन तक✅ अंतर्राष्ट्रीय प्रमाणन - आईएसओ9001 और सीई मार्किंग (मशीनरी निर्देश 2006/42/ईसी)✅

500 मीट्रिक टन तक - इन्वर्टेक मोटर्स; स्नाइडर इलेक्ट्रिकल घटक✅ छोटी लीड टाइम - मानक डिलीवरी: 30 कार्य दिवस✅ विश्वसनीय समर्थन

500 मीट्रिक टन तक✅ कस्टम इंजीनियरिंग

500 मीट्रिक टन तकउत्पाद रेंज - सक्शन कैसन रोलर बेड सिस्टममॉडल / कॉन्फ़िगरेशनलोड क्षमता

500 मीट्रिक टन तकविशेषताएंमानक सक्शन कैसन श्रृंखला

500 मीट्रिक टन तक10,000 मिमी तकपार्श्व साइड सपोर्ट, वीएफडी नियंत्रण

हेवी-ड्यूटी सक्शन कैसन श्रृंखला
